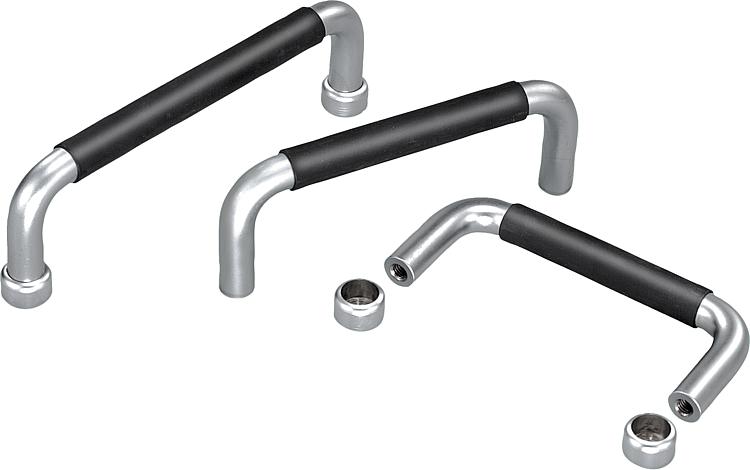

        Empuñaduras curvas de acero inoxidable redondas con puente de conexión con envoltura de plástico

Descripción del artículo/Imágenes del producto

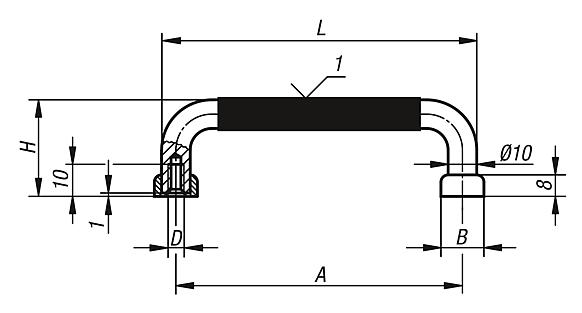

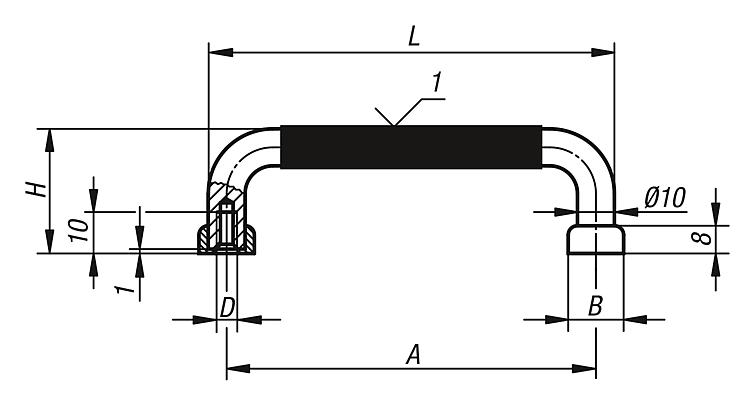

DescripciónMaterial:Acero redondo.Versión:Superficie con rectificado de alta precisión y cromada de brillo mate. Puente de conexión con envoltura de plástico.Indicación:Empuñaduras de alta calidad para placas frontales y ámbitos de aplicación similares.Montaje:Desde la parte trasera.Indicación sobre el dibujo:

1) Envoltura de plástico

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06919 Empuñaduras curvas de acero inoxidable redondas con puente de conexión con envoltura de plástico

116 kB

Planos

Selección/filtro de artículos

Referencia	A	B	D	H	L	Capacidad de carga N
06919-05505	55	14	M5	41	65	1000
06919-08805	88	14	M5	41	98	1000
06919-10005	100	14	M5	41	110	1000
06919-10205	102	14	M5	41	112	1000
06919-11505	115	14	M5	41	125	1000
06919-12005	120	14	M5	41	130	1000
06919-13605	136	14	M5	41	146	1000
06919-18005	180	14	M5	41	190	1000
06919-20005	200	14	M5	41	210	1000
06919-23505	235	14	M5	41	245	1000
06919-25005	250	14	M5	41	260	1000
