Empuñaduras de acero con unidad de bloqueo

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Empuñaduras curvas
        Empuñaduras de acero con unidad de bloqueo

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Empuñadura de acero.
Botón pulsador de plástico.
Barra de acero o acero inoxidable.Versión:Acero galvanizado.
Acero inoxidable con acabado natural.
Plástico amarillo.Indicación de pedido:Las barras para unidades de bloqueo se venden por parejas.Indicación:La empuñadura con unidad de bloqueo se puede utilizar para cajones con un ancho de 1,5 m. El carril debe tener un grosor de 17,5 mm por lo menos. El sistema se puede montar en dos posiciones. Montaje delantero para sostener el cajón y montaje trasero para sostener y encajar el cajón.

Con el kit de transformación de acero para la unidad de bloqueo, el cajón se puede bloquear tanto en posición cerrada como en posición abierta.A petición:Botón pulsador rojo.Accesorios:06894-91 Kit de transformación para unidad de bloqueo.
06894-900500, 06894-900750, 06894-910500, 06894-910750 Barras para unidad de bloqueo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06894 Empuñaduras de acero con unidad de bloqueo

163 kB

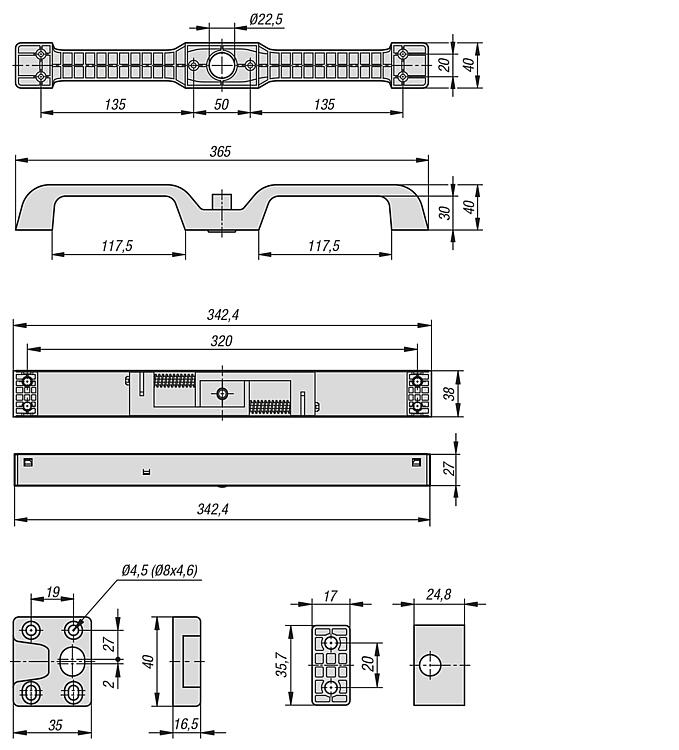

Planos

Selección/filtro de artículos

Referencia	Descripción	Número de artículo fabricante	Versión 1	Material del cuerpo de base	Color del cuerpo de base	Superficie cuerpo de base	D	L	F= Fuerza de presión (N)	Precio
06894-060	Empuñadura	DBHANL-2	-	acero	negro	cincado	-	-	60	1,422.00 MXN
06894-120	Empuñadura	DBHAND-2	-	acero	negro	cincado	-	-	120	1,422.00 MXN
06894-91	Kit de transformación	DYHAN4-5	-	plástico	amarillo	-	-	-	-	430.08 MXN
06894-900500	Barra	DZHAN3-0100-2	-	acero	-	cincado	10	500	-	1,191.12 MXN
06894-900750	Barra	DZHAN3-0150-2	-	acero	-	cincado	10	750	-	1,327.68 MXN
06894-910500	Barra	DSHAN3-0100-2	-	acero inoxidable	-	acabado natural	10	500	-	1,447.44 MXN
06894-910750	Barra	DSHAN3-0150-2	-	acero inoxidable	-	acabado natural	10	750	-	1,613.76 MXN
