Botones moleteados

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Empuñaduras y botones
        Botones moleteados

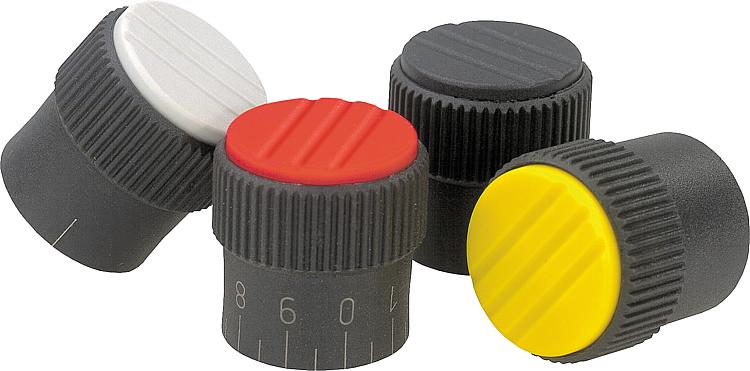

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Termoplástico gris antracita.
Casquillo de acero.Versión:Acero cromado en azul.Indicación:Disponible en versión sin escalar, con una marca o bien con una escala de 20 piezas y 10 cifras.

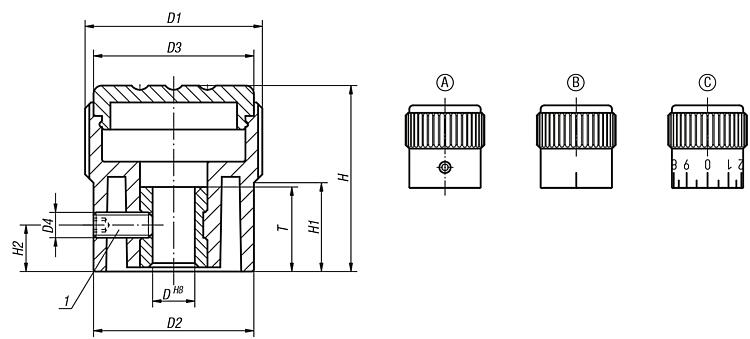

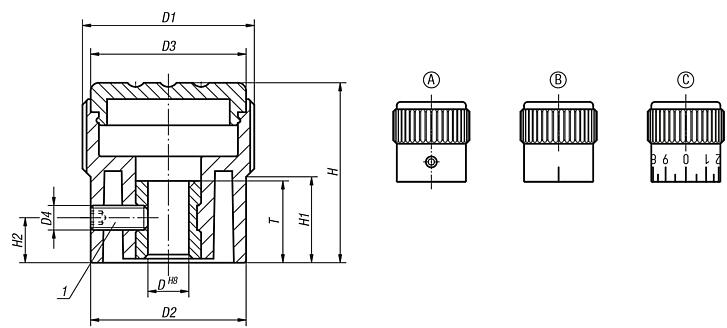

Δ Añadir el color deseado para la cubierta en este espacio. Para cubiertas de color gris antracita no es necesario ningún código de barras.A petición:Escalas especiales.Indicación sobre el dibujo:

Forma A: sin graduaciones
Forma B: con trazo grueso
Forma C: con graduaciones estándar

1) Tornillo prisionero para fijación (en forma C entre los números 5 y 6)

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06100 Botones moleteados

229 kB

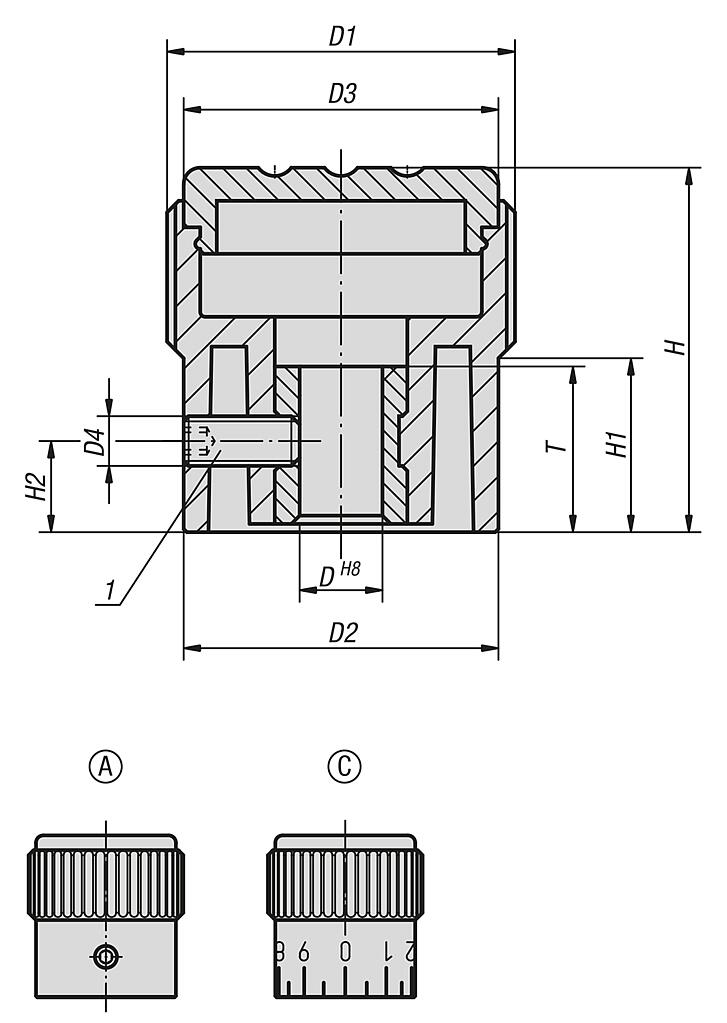

Planos (vista completa)

Botones moleteados forma A, sin graduaciones

Más información

Planos

Botones moleteados forma A, sin graduaciones

Selección/filtro de artículos

Referencia	Forma	Color cubierta	D	D1	D2	D3	D4	H	H1	H2	T	Precio
06100-1105	A	gris antracita RAL 7021	5	21	19	19	M3	22	10,5	5	10	106.80 MXN
06100-11051	A	naranja RAL 2004	5	21	19	19	M3	22	10,5	5	10	106.80 MXN
06100-11052	A	verde señal RAL6032	5	21	19	19	M3	22	10,5	5	10	106.80 MXN
06100-11053	A	azul RAL5017	5	21	19	19	M3	22	10,5	5	10	106.80 MXN
06100-11055	A	gris claro RAL 7035	5	21	19	19	M3	22	10,5	5	10	106.80 MXN
06100-11056	A	rojo tráfico RAL 3020	5	21	19	19	M3	22	10,5	5	10	106.80 MXN
06100-11057	A	amarillo colza RAL 1021	5	21	19	19	M3	22	10,5	5	10	106.80 MXN
06100-1206	A	gris antracita RAL 7021	6	26	23	23	M3	26	12	6	10	111.60 MXN
06100-12061	A	naranja RAL 2004	6	26	23	23	M3	26	12	6	10	111.60 MXN
06100-12062	A	verde señal RAL6032	6	26	23	23	M3	26	12	6	10	111.60 MXN
06100-12063	A	azul RAL5017	6	26	23	23	M3	26	12	6	10	111.60 MXN
06100-12065	A	gris claro RAL 7035	6	26	23	23	M3	26	12	6	10	111.60 MXN
06100-12066	A	rojo tráfico RAL 3020	6	26	23	23	M3	26	12	6	10	111.60 MXN
06100-12067	A	amarillo colza RAL 1021	6	26	23	23	M3	26	12	6	10	111.60 MXN
06100-1308	A	gris antracita RAL 7021	8	34	31	31	M4	36	17,5	7	14	131.76 MXN
06100-13081	A	naranja RAL 2004	8	34	31	31	M4	36	17,5	7	14	131.76 MXN
06100-13082	A	verde señal RAL6032	8	34	31	31	M4	36	17,5	7	14	131.76 MXN
06100-13083	A	azul RAL5017	8	34	31	31	M4	36	17,5	7	14	131.76 MXN
06100-13085	A	gris claro RAL 7035	8	34	31	31	M4	36	17,5	7	14	131.76 MXN
06100-13086	A	rojo tráfico RAL 3020	8	34	31	31	M4	36	17,5	7	14	131.76 MXN
06100-13087	A	amarillo colza RAL 1021	8	34	31	31	M4	36	17,5	7	14	131.76 MXN

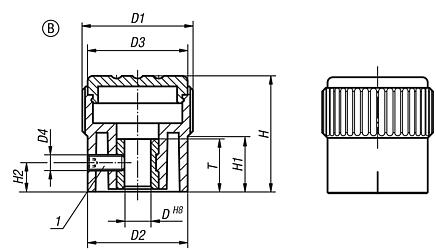

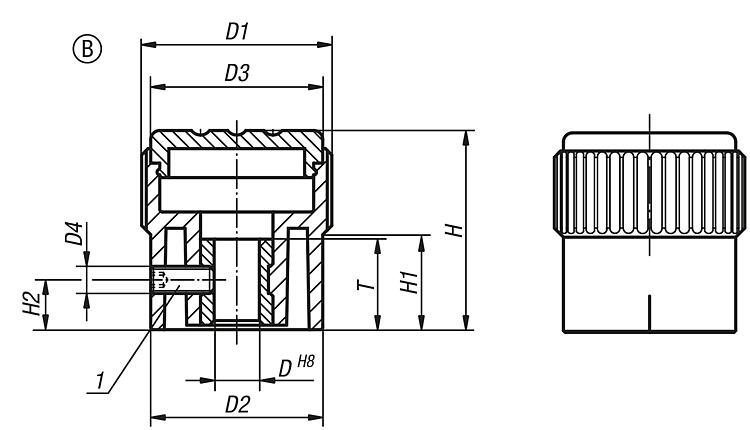

Botones moleteados, forma B, con raya de marcado

Más información

Planos

Botones moleteados, forma B, con raya de marcado

Selección/filtro de artículos

Referencia	Forma	Color cubierta	D	D1	D2	D3	D4	H	H1	H2	T	Precio
06100-2105	B	gris antracita RAL 7021	5	21	19	19	M3	22	10,5	5	10	126.24 MXN
06100-21051	B	naranja RAL 2004	5	21	19	19	M3	22	10,5	5	10	126.24 MXN
06100-21052	B	verde señal RAL6032	5	21	19	19	M3	22	10,5	5	10	126.24 MXN
06100-21053	B	azul RAL5017	5	21	19	19	M3	22	10,5	5	10	126.24 MXN
06100-21055	B	gris claro RAL 7035	5	21	19	19	M3	22	10,5	5	10	126.24 MXN
06100-21056	B	rojo tráfico RAL 3020	5	21	19	19	M3	22	10,5	5	10	126.24 MXN
06100-21057	B	amarillo colza RAL 1021	5	21	19	19	M3	22	10,5	5	10	126.24 MXN
06100-2206	B	gris antracita RAL 7021	6	26	23	23	M3	26	12	6	10	131.76 MXN
06100-22061	B	naranja RAL 2004	6	26	23	23	M3	26	12	6	10	131.76 MXN
06100-22062	B	verde señal RAL6032	6	26	23	23	M3	26	12	6	10	131.76 MXN
06100-22063	B	azul RAL5017	6	26	23	23	M3	26	12	6	10	131.76 MXN
06100-22065	B	gris claro RAL 7035	6	26	23	23	M3	26	12	6	10	131.76 MXN
06100-22066	B	rojo tráfico RAL 3020	6	26	23	23	M3	26	12	6	10	131.76 MXN
06100-22067	B	amarillo colza RAL 1021	6	26	23	23	M3	26	12	6	10	131.76 MXN
06100-2308	B	gris antracita RAL 7021	8	34	31	31	M4	36	17,5	7	14	153.84 MXN
06100-23081	B	naranja RAL 2004	8	34	31	31	M4	36	17,5	7	14	153.84 MXN
06100-23082	B	verde señal RAL6032	8	34	31	31	M4	36	17,5	7	14	153.84 MXN
06100-23083	B	azul RAL5017	8	34	31	31	M4	36	17,5	7	14	153.84 MXN
06100-23085	B	gris claro RAL 7035	8	34	31	31	M4	36	17,5	7	14	153.84 MXN
06100-23086	B	rojo tráfico RAL 3020	8	34	31	31	M4	36	17,5	7	14	153.84 MXN
06100-23087	B	amarillo colza RAL 1021	8	34	31	31	M4	36	17,5	7	14	153.84 MXN

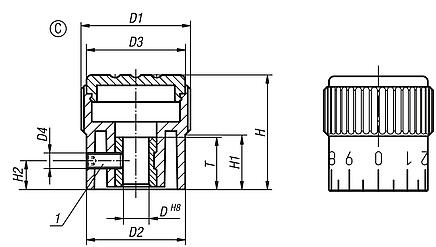

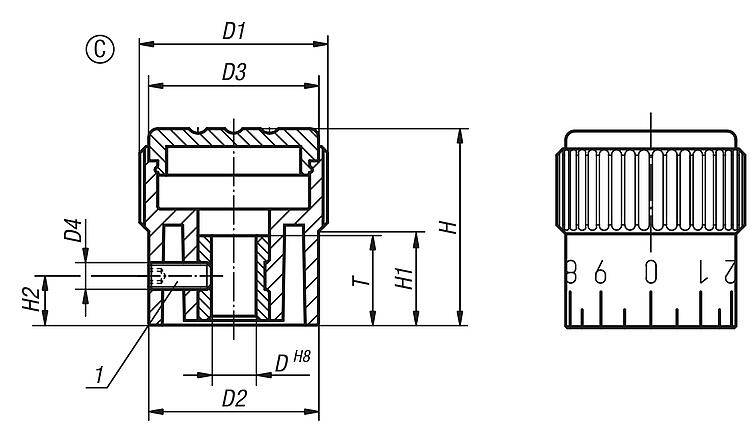

Botones moleteados, forma C, con graduación estándar

Más información

Planos

Botones moleteados, forma C, con graduación estándar

Selección/filtro de artículos

Referencia	Forma	Color cubierta	D	D1	D2	D3	D4	H	H1	H2	T	Precio
06100-3105	C	gris antracita RAL 7021	5	21	19	19	M3	22	10,5	5	10	143.28 MXN
06100-31051	C	naranja RAL 2004	5	21	19	19	M3	22	10,5	5	10	143.28 MXN
06100-31052	C	verde señal RAL6032	5	21	19	19	M3	22	10,5	5	10	143.28 MXN
06100-31053	C	azul RAL5017	5	21	19	19	M3	22	10,5	5	10	143.28 MXN
06100-31055	C	gris claro RAL 7035	5	21	19	19	M3	22	10,5	5	10	143.28 MXN
06100-31056	C	rojo tráfico RAL 3020	5	21	19	19	M3	22	10,5	5	10	143.28 MXN
06100-31057	C	amarillo colza RAL 1021	5	21	19	19	M3	22	10,5	5	10	143.28 MXN
06100-3206	C	gris antracita RAL 7021	6	26	23	23	M3	26	12	6	10	150.48 MXN
06100-32061	C	naranja RAL 2004	6	26	23	23	M3	26	12	6	10	150.48 MXN
06100-32062	C	verde señal RAL6032	6	26	23	23	M3	26	12	6	10	150.48 MXN
06100-32063	C	azul RAL5017	6	26	23	23	M3	26	12	6	10	150.48 MXN
06100-32065	C	gris claro RAL 7035	6	26	23	23	M3	26	12	6	10	150.48 MXN
06100-32066	C	rojo tráfico RAL 3020	6	26	23	23	M3	26	12	6	10	150.48 MXN
06100-32067	C	amarillo colza RAL 1021	6	26	23	23	M3	26	12	6	10	150.48 MXN
06100-3308	C	gris antracita RAL 7021	8	34	31	31	M4	36	17,5	7	14	177.12 MXN
06100-33081	C	naranja RAL 2004	8	34	31	31	M4	36	17,5	7	14	177.12 MXN
06100-33082	C	verde señal RAL6032	8	34	31	31	M4	36	17,5	7	14	177.12 MXN
06100-33083	C	azul RAL5017	8	34	31	31	M4	36	17,5	7	14	177.12 MXN
06100-33085	C	gris claro RAL 7035	8	34	31	31	M4	36	17,5	7	14	177.12 MXN
06100-33086	C	rojo tráfico RAL 3020	8	34	31	31	M4	36	17,5	7	14	177.12 MXN
06100-33087	C	amarillo colza RAL 1021	8	34	31	31	M4	36	17,5	7	14	177.12 MXN
