        Cubos de sujeción

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido 1.1206.Versión:Bruñido.Indicación:Los cubos de sujeción pueden insertarse en árboles de forma rápida y sencilla, ajustarse en la posición de accionamiento correcta y sujetarse a continuación. Para una transferencia segura del momento de torsión, la tolerancia del árbol no debe ser superior a h11.
En la rosca de fijación (D2) se pueden atornillar barras de empuñadura.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06362 Cubos de sujeción

294 kB

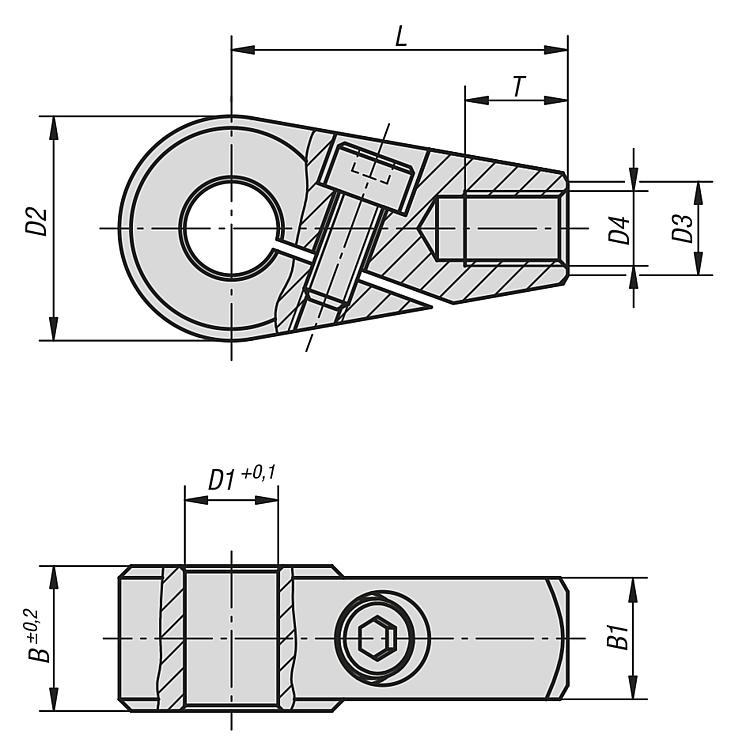

Planos

Selección/filtro de artículos

Referencia	D1	D2	D3	D4	B	B1	L	T	Precio
06362-0810	10	24	10	M8	15,5	13	36	11	340.80 MXN
06362-0812	12	24	10	M8	15,5	13	36	11	340.80 MXN
06362-1012	12	28	12	M10	17,5	15	41	14	385.44 MXN
06362-1014	14	28	12	M10	17,5	15	41	14	385.44 MXN
06362-1214	14	32	14	M12	19,5	17	45	16	475.44 MXN
06362-1216	16	32	14	M12	19,5	17	45	16	475.44 MXN
