Imanes planos de NdFeB

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Imanes
      - Imanes planos de NdFeB

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Carcasa de acero.

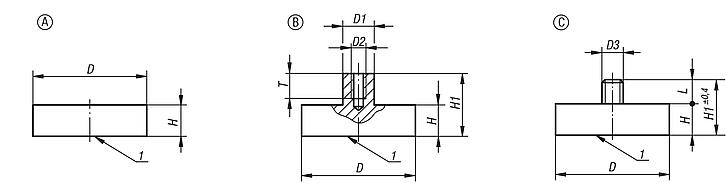

Núcleo magnético de NdFeB.Versión:Carcasa cincada.Indicación:Sistema blindado. Con el material del imán permanente NdFeB, la fuerza de adherencia aumenta de nuevo un 10-20 % con respecto al SmCo. Rango de temperatura:80 °C máx.Indicación sobre el dibujo:

1) Superficie de adherencia

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 09069 Imanes planos de NdFeB

138 kB

Planos (vista completa)

Imanes planos de NdFeB, forma A

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	D	H	Fuerza de adherencia N	Precio
09069-01	A	6 ±0,15	4,5	5	174.16 MXN
09069-02	A	8 ±0,15	4,5	13	185.36 MXN
09069-03	A	10 ±0,15	4,5	25	200.48 MXN
09069-04	A	13 ±0,15	4,5	60	213.92 MXN
09069-05	A	16 ±0,15	4,5	95	238.56 MXN
09069-06	A	20 ±0,15	6	140	298.20 MXN
09069-07	A	25 ±0,15	7	200	506.52 MXN
09069-08	A	32 ±0,20	7	350	645.68 MXN

Imanes planos de NdFeB, forma B

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	H	H1	T	Fuerza de adherencia N	Precio
09069-11	B	6 ±0,15	6	M3	4,5	11,5	6	5	158.76 MXN
09069-12	B	8 ±0,15	6	M3	4,5	11,5	7	13	168.84 MXN
09069-13	B	10 ±0,15	6	M3	4,5	11,5	7	25	183.96 MXN
09069-14	B	13 ±0,15	6	M3	4,5	11,5	6	60	194.32 MXN
09069-15	B	16 ±0,15	6	M4	4,5	11,5	7	95	217.28 MXN
09069-16	B	20 ±0,15	8	M4	6	13	9	140	269.64 MXN
09069-17	B	25 ±0,15	8	M4	7	14	9	200	458.92 MXN
09069-18	B	32 ±0,20	10	M5	7	15,5	10	350	583.52 MXN
09069-19	B	40 ±0,2	10	M6	8	18	13	670	589.96 MXN
09069-20	B	47 ±0,2	12	M6	9,2	20,5	13	750	886.76 MXN
09069-21	B	50 ±0,2	15	M8	10	22	13	1000	1,015.28 MXN

Imanes planos de NdFeB, forma C

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	D	D3	H	H1	L	Fuerza de adherencia N	Precio
09069-23	C	10 ±0,15	M3	4,5	11,5	7	25	134.96 MXN
09069-24	C	13 ±0,15	M5	4,5	12,5	8	60	143.64 MXN
09069-25	C	16 ±0,15	M6	4,5	12,5	8	95	171.64 MXN
09069-26	C	20 ±0,15	M6	6	16	10	140	268.24 MXN
09069-27	C	25 ±0,15	M6	7	17	10	200	422.80 MXN
09069-28	C	32 ±0,20	M6	7	17	10	350	581.84 MXN
09069-29	C	40 ±0,2	M8	8	20	12	670	589.96 MXN
09069-30	C	47 ±0,2	M8	9,2	22,2	13	790	886.76 MXN
