Pasadores de bloqueo de acero con guía interior

03099-35

Pasadores de bloqueo de acero con guía interior

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Piezas de presión con resorte Pernos de bloqueo Topes Elementos de centrado y posicionamiento Fijaciones Tuercas correderas en ranura
      - Perno de bloqueo

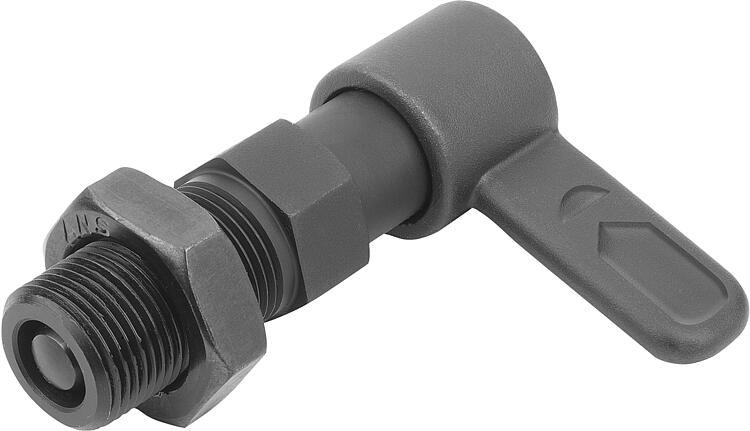

        Pasadores de bloqueo de acero con guía interior

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónDescripción del producto:Los pasadores de bloqueo se usan para aplicaciones en que hay que impedir el cambio de la posición de bloqueo por fuerzas transversales. Si se gira el pestillo 180°, se recoge la clavija de bloqueo y entonces se puede cambiar la posición de bloqueo. La muesca de enclavamiento hace que el pestillo se mantenga en esta posición, con lo que la clavija de bloqueo permanece retraída.Material:Casquillo roscado y pestillo 1.0503.
Clavija de bloqueo 1.0718.
Muelle de compresión 1.4310.
Tapa de pestillo de termoplástico PA.Versión:Casquillo roscado y pestillo bruñidos.
Clavija de bloqueo endurecida, pulida y bruñida.
Muelle de compresión con acabado natural.

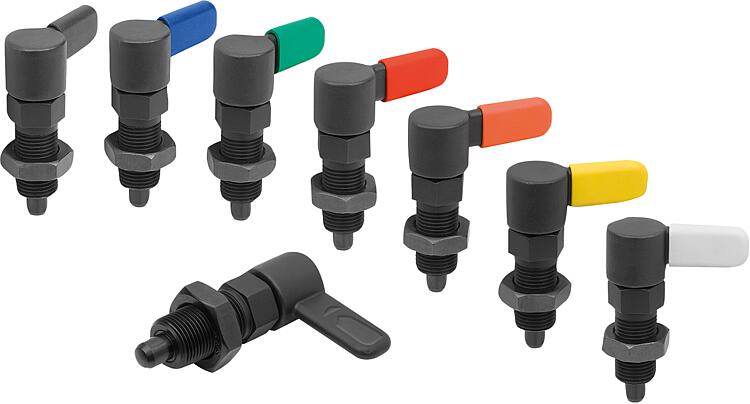

Tapa del pestillo de varios colores:
- gris antracita RAL 7021.
- naranja puro RAL 2004.
- amarillo colza RAL 1021.
- rojo tráfico RAL 3020.
- verde señal RAL 6032.
- azul tráfico RAL 5017.
- gris claro RAL 7035Aplicación:El pasador de bloqueo con guía interior, gracias a su forma constructiva cerrada, se puede montar en puntos en que se genere una gran suciedad, como p. ej. polvo y chispas.Ventajas:- Girando el pestillo 180° se repliega la clavija de bloqueo.
- La forma constructiva cerrada impide que penetre la suciedad en el casquillo roscado.
- El pasador de bloqueo se monta fácilmente gracias al hexágono del manguito.A petición:Modelos especiales.Accesorios:Piezas de retención 03099.
Casquillos de posicionamiento 03099-50.Indicación sobre el dibujo:

Forma A: sin tapa del pestillo, sin contratuerca
Forma B: sin tapa del pestillo, con contratuerca
Forma C: con tapa del pestillo, sin contratuerca
Forma D: con tapa del pestillo, con contratuerca

Características especiales:

RoHS

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

03099-35_Datasheet_32328_Pasadores_de_bloqueo_de_acero_con_gu_a_interior--es

Planos (vista completa)

Pasadores de bloqueo de acero con guía interior

Pasadores de bloqueo de acero con guía interior, forma A, sin tapa de pestillo ni tuerca

Más información

Planos

Pasadores de bloqueo de acero con guía interior, forma A, sin tapa de pestillo ni tuerca

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	CAD	Acc.	Precio	Pedir
03099-35-0405101	A	5	M10x1	16	45,8	25	15	9	3	6	13	1,3	8	14			354.48 MXN
03099-35-0406121	A	6	M12x1,5	17,4	55,4	30	19	10,2	3,6	8	14	1,8	8	15			359.80 MXN
03099-35-0408161	A	8	M16x1,5	21,6	71	40	26	14,4	4,8	10	19	2,3	15	35			432.32 MXN
03099-35-0410201	A	10	M20x1,5	24,8	80,5	50	30	17	6	12	22	2,8	20	60			479.92 MXN

Pasadores de bloqueo de acero con guía interior, forma B, sin tapa de pestillo, con tuerca

Más información

Planos

Pasadores de bloqueo de acero con guía interior, forma B, sin tapa de pestillo, con tuerca

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	CAD	Acc.	Precio	Pedir
03099-35-0505101	B	5	M10x1	16	45,8	25	15	9	3	6	13	17	1,3	8	14			357.84 MXN
03099-35-0506121	B	6	M12x1,5	17,4	55,4	30	19	10,2	3,6	8	14	19	1,8	8	15			363.16 MXN
03099-35-0508161	B	8	M16x1,5	21,6	71	40	26	14,4	4,8	10	19	24	2,3	15	35			435.96 MXN
03099-35-0510201	B	10	M20x1,5	24,8	80,5	50	30	17	6	12	22	30	2,8	20	60			502.60 MXN

Pasadores de bloqueo de acero con guía interior, forma C, con tapa de pestillo, sin tuerca

Más información

Planos

Pasadores de bloqueo de acero con guía interior, forma C, con tapa de pestillo, sin tuerca

Selección/filtro de artículos

Referencia	Forma	Color del componente	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	CAD	Acc.	Precio	Pedir
03099-35-0605101	C	gris antracita RAL 7021	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14			368.20 MXN
03099-35-0606121	C	gris antracita RAL 7021	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15			376.32 MXN
03099-35-0608161	C	gris antracita RAL 7021	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35			449.68 MXN
03099-35-0610201	C	gris antracita RAL 7021	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60			509.60 MXN
03099-35-06051012	C	naranja puro RAL 2004	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14			368.20 MXN
03099-35-06061212	C	naranja puro RAL 2004	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15			376.32 MXN
03099-35-06081612	C	naranja puro RAL 2004	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35			449.68 MXN
03099-35-06102012	C	naranja puro RAL 2004	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60			509.60 MXN
03099-35-060510116	C	amarillo colza RAL 1021	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14			368.20 MXN
03099-35-060612116	C	amarillo colza RAL 1021	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15			376.32 MXN
03099-35-060816116	C	amarillo colza RAL 1021	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35			449.68 MXN
03099-35-061020116	C	amarillo colza RAL 1021	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60			509.60 MXN
03099-35-060510148	C	rojo tráfico RAL 3020	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14			368.20 MXN
03099-35-060612148	C	rojo tráfico RAL 3020	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15			376.32 MXN
03099-35-060816148	C	rojo tráfico RAL 3020	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35			449.68 MXN
03099-35-061020148	C	rojo tráfico RAL 3020	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60			509.60 MXN
03099-35-060510186	C	verde señal RAL 6032	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14			368.20 MXN
03099-35-060612186	C	verde señal RAL 6032	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15			376.32 MXN
03099-35-060816186	C	verde señal RAL 6032	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35			449.68 MXN
03099-35-061020186	C	verde señal RAL 6032	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60			509.60 MXN
03099-35-060510187	C	azul tráfico RAL 5017	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14			368.20 MXN
03099-35-060612187	C	azul tráfico RAL 5017	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15			376.32 MXN
03099-35-060816187	C	azul tráfico RAL 5017	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35			449.68 MXN
03099-35-061020187	C	azul tráfico RAL 5017	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60			509.60 MXN
03099-35-060510188	C	gris claro RAL 7035	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	1,3	8	14			368.20 MXN
03099-35-060612188	C	gris claro RAL 7035	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	1,8	8	15			376.32 MXN
03099-35-060816188	C	gris claro RAL 7035	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	2,3	15	35			449.68 MXN
03099-35-061020188	C	gris claro RAL 7035	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	2,8	20	60			509.60 MXN

Pasadores de bloqueo de acero con guía interior, forma D, con tapa de pestillo y tuerca

Más información

Planos

Pasadores de bloqueo de acero con guía interior, forma D, con tapa de pestillo y tuerca

Selección/filtro de artículos

Referencia	Forma	Color del componente	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	CAD	Acc.	Precio	Pedir
03099-35-0705101	D	gris antracita RAL 7021	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14			371.56 MXN
03099-35-0706121	D	gris antracita RAL 7021	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15			379.40 MXN
03099-35-0708161	D	gris antracita RAL 7021	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35			453.32 MXN
03099-35-0710201	D	gris antracita RAL 7021	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60			517.72 MXN
03099-35-07051012	D	naranja puro RAL 2004	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14			371.56 MXN
03099-35-07061212	D	naranja puro RAL 2004	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15			379.40 MXN
03099-35-07081612	D	naranja puro RAL 2004	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35			453.32 MXN
03099-35-07102012	D	naranja puro RAL 2004	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60			517.72 MXN
03099-35-070510116	D	amarillo colza RAL 1021	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14			371.56 MXN
03099-35-070612116	D	amarillo colza RAL 1021	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15			379.40 MXN
03099-35-070816116	D	amarillo colza RAL 1021	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35			453.32 MXN
03099-35-071020116	D	amarillo colza RAL 1021	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60			517.72 MXN
03099-35-070510148	D	rojo tráfico RAL 3020	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14			371.56 MXN
03099-35-070612148	D	rojo tráfico RAL 3020	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15			379.40 MXN
03099-35-070816148	D	rojo tráfico RAL 3020	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35			453.32 MXN
03099-35-071020148	D	rojo tráfico RAL 3020	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60			517.72 MXN
03099-35-070510186	D	verde señal RAL 6032	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14			371.56 MXN
03099-35-070612186	D	verde señal RAL 6032	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15			379.40 MXN
03099-35-070816186	D	verde señal RAL 6032	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35			453.32 MXN
03099-35-071020186	D	verde señal RAL 6032	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60			517.72 MXN
03099-35-070510187	D	azul tráfico RAL 5017	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14			371.56 MXN
03099-35-070612187	D	azul tráfico RAL 5017	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15			379.40 MXN
03099-35-070816187	D	azul tráfico RAL 5017	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35			453.32 MXN
03099-35-071020187	D	azul tráfico RAL 5017	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60			517.72 MXN
03099-35-070510188	D	gris claro RAL 7035	5	M10x1	16	46,7	26,3	15	10,9	4,9	6	13	17	1,3	8	14			371.56 MXN
03099-35-070612188	D	gris claro RAL 7035	6	M12x1,5	17,4	56,5	31,5	19	13	5,8	8	14	19	1,8	8	15			379.40 MXN
03099-35-070816188	D	gris claro RAL 7035	8	M16x1,5	21,6	72,6	42	26	17,7	8,1	10	19	24	2,3	15	35			453.32 MXN
03099-35-071020188	D	gris claro RAL 7035	10	M20x1,5	24,8	82,3	51,6	30	21,5	9,5	12	22	30	2,8	20	60			517.72 MXN
