        Muelles de compresión roscados ISO 10243, carga ligera

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero al cromo silicio.Versión:Verde.Indicación:Longitudes, diámetros, fuerza y pintura según ISO 10243.

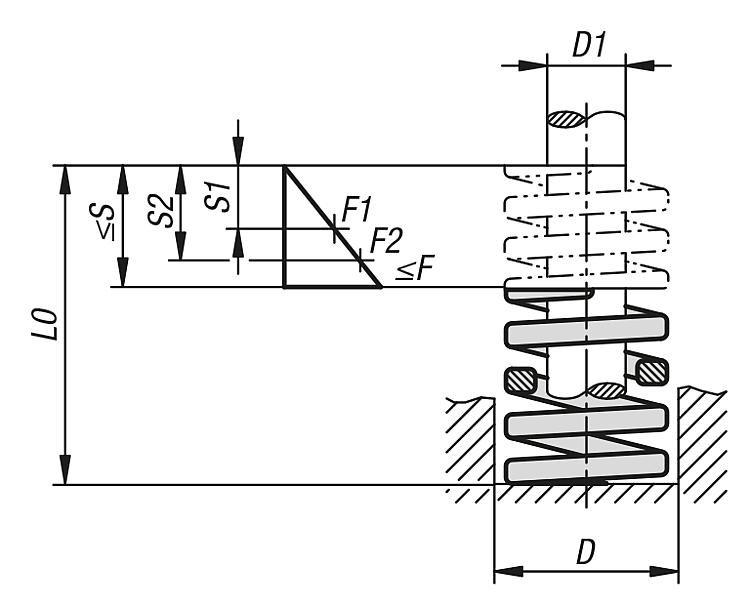

F1 indica la carga del muelle para una vida útil larga con un recorrido de muelle del 25 % desde L0.
F2 indica la carga del muelle para una vida útil media con un recorrido de muelle del 30 % desde L0.
Fmáx. indica la capacidad de carga máxima del muelle con un recorrido de muelle del 40 % desde L0.

F = Necesario para presionar el muelle 1 mm.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Indicación técnica para muelles de compresión roscados

116 kB

Planos

Selección/filtro de artículos

Referencia	D	D1	LO	F N	F1 N	F2 N	F máx. N	S1	S2	S máx.	Precio
26000-1005025	10	5	25	10	63	75	100	6,3	7,5	10	77.66 MXN
26000-1005032	10	5	32	8,5	68	82	109	8	9,6	13	77.66 MXN
26000-1005038	10	5	38	6,8	65	78	103	9,5	11	15	84.59 MXN
26000-1005044	10	5	44	6	66	78	106	11	13	18	97.83 MXN
26000-1005051	10	5	51	5	64	77	102	13	15	20	105.66 MXN
26000-1005064	10	5	64	4,3	69	83	110	16	19	26	119.50 MXN
26000-1005076	10	5	76	3,2	61	73	97	19	23	30	133.95 MXN
26000-1005305	10	5	305	1,1	84	101	134	76	92	122	555.65 MXN
26000-1206025	12,5	6,3	25	17,9	112	134	179	6,3	7,5	10	84.59 MXN
26000-1206032	12,5	6,3	32	16,4	131	157	210	8	9,6	13	91.81 MXN
26000-1206038	12,5	6,3	38	13,6	129	155	207	9,5	11	15	97.83 MXN
26000-1206044	12,5	6,3	44	12,1	133	160	213	11	13	18	112.57 MXN
26000-1206051	12,5	6,3	51	11,4	145	174	233	13	15	20	112.57 MXN
26000-1206064	12,5	6,3	64	9,3	149	179	238	16	19	26	119.50 MXN
26000-1206076	12,5	6,3	76	7,1	135	162	216	19	23	30	125.82 MXN
26000-1206089	12,5	6,3	89	5,4	120	144	192	22	27	36	153.82 MXN
26000-1206115	12,5	6,3	115	4,4	125	150	201	29	34	46	204.08 MXN
26000-1206140	12,5	6,3	140	3,7	130	155	207	35	42	56	253.44 MXN
26000-1206165	12,5	6,3	165	2,6	107	129	172	41	50	66	288.67 MXN
26000-1206190	12,5	6,3	190	2	95	114	152	48	57	76	338.03 MXN
26000-1206305	12,5	6,3	305	1,4	107	128	171	76	92	122	463.54 MXN
26000-1608025	16	8	25	23,4	146	176	234	6,3	7,5	10	97.83 MXN
26000-1608032	16	8	32	22,9	183	220	293	8	9,6	13	97.83 MXN
26000-1608038	16	8	38	19,3	183	220	293	9,5	11	15	112.57 MXN
26000-1608044	16	8	44	17,1	188	226	301	11	13	18	119.50 MXN
26000-1608051	16	8	51	15,7	200	240	320	13	15	20	125.82 MXN
26000-1608064	16	8	64	10,7	171	205	274	16	19	26	133.95 MXN
26000-1608076	16	8	76	10	190	228	304	19	23	30	153.82 MXN
26000-1608089	16	8	89	8,6	191	230	306	22	27	36	176.39 MXN
26000-1608102	16	8	102	7,8	199	239	318	26	31	41	182.11 MXN
26000-1608305	16	8	305	2,5	191	229	305	76	92	122	513.51 MXN
26000-2010025	20	10	25	55,6	348	417	556	6,3	7,5	10	91.81 MXN
26000-2010032	20	10	32	42,7	342	410	547	8	9,6	13	97.83 MXN
26000-2010038	20	10	38	33,9	322	386	515	9,5	11	15	97.83 MXN
26000-2010044	20	10	44	28,5	314	376	502	11	13	18	119.50 MXN
26000-2010051	20	10	51	24,7	315	378	504	13	15	20	125.82 MXN
26000-2010064	20	10	64	19,3	308	370	493	16	19	26	140.57 MXN
26000-2010076	20	10	76	16,1	306	367	489	19	23	30	140.57 MXN
26000-2010089	20	10	89	13,5	299	359	479	22	27	36	153.82 MXN
26000-2010102	20	10	102	11,8	301	362	482	26	31	41	182.11 MXN
26000-2010115	20	10	115	10,4	299	358	478	29	35	46	217.32 MXN
26000-2010127	20	10	127	9,4	298	358	478	32	38	51	225.46 MXN
26000-2010140	20	10	140	8,5	297	357	476	35	42	56	232.08 MXN
26000-2010152	20	10	152	7,9	299	359	479	38	46	61	260.06 MXN
26000-2010305	20	10	305	3,8	288	346	462	76	92	122	555.65 MXN
26000-2512025	25	12,5	25	100	625	750	1000	6,3	7,5	10	105.66 MXN
26000-2512032	25	12,5	32	80,6	644	773	1030	8	9,6	13	133.95 MXN
26000-2512038	25	12,5	38	64,8	616	739	985	9,5	11	15	133.95 MXN
26000-2512044	25	12,5	44	53,3	586	704	938	11	13	18	153.82 MXN
26000-2512051	25	12,5	51	46,2	589	707	942	13	15	20	162.25 MXN
26000-2512064	25	12,5	64	35,7	572	686	915	16	19	26	162.25 MXN
26000-2512076	25	12,5	76	29,2	556	667	889	19	23	30	189.63 MXN
26000-2512089	25	12,5	89	24,8	552	662	883	22	27	36	225.46 MXN
26000-2512102	25	12,5	102	21,2	540	648	865	26	31	41	238.70 MXN
26000-2512115	25	12,5	115	18,7	539	646	862	29	35	46	281.74 MXN
26000-2512127	25	12,5	127	16,7	532	638	851	32	38	51	309.74 MXN
26000-2512140	25	12,5	140	15,2	532	638	851	35	42	56	316.96 MXN
26000-2512152	25	12,5	152	13,9	528	634	845	38	46	61	338.03 MXN
26000-2512178	25	12,5	178	11,9	530	635	847	45	53	71	415.09 MXN
26000-2512203	25	12,5	203	10,5	534	641	855	51	61	81	477.99 MXN
26000-2512305	25	12,5	305	7	533	639	853	76	92	122	668.22 MXN
