        Dispositivos de sujeción hexagonal variables

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Tornillo excéntrico tratado en caliente con 10.9.
Dispositivo de sujeción hexagonal de acero de cementación.Versión:Tornillo excéntrico bruñido.
Dispositivo de sujeción hexagonal endurecido y bruñido.Indicación:Con los dispositivos de sujeción hexagonal variables, los gastos derivados de los sistemas de sujeción se reducen al mínimo. El rango de sujeción se puede modificar hasta 17 mm sin necesidad de desplazar perforaciones. Esto se debe al giro sencillo del hexágono variable.
A petición:Tornillos excéntricos de repuesto.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04432 Dispositivos de sujeción hexagonal variables

160 kB

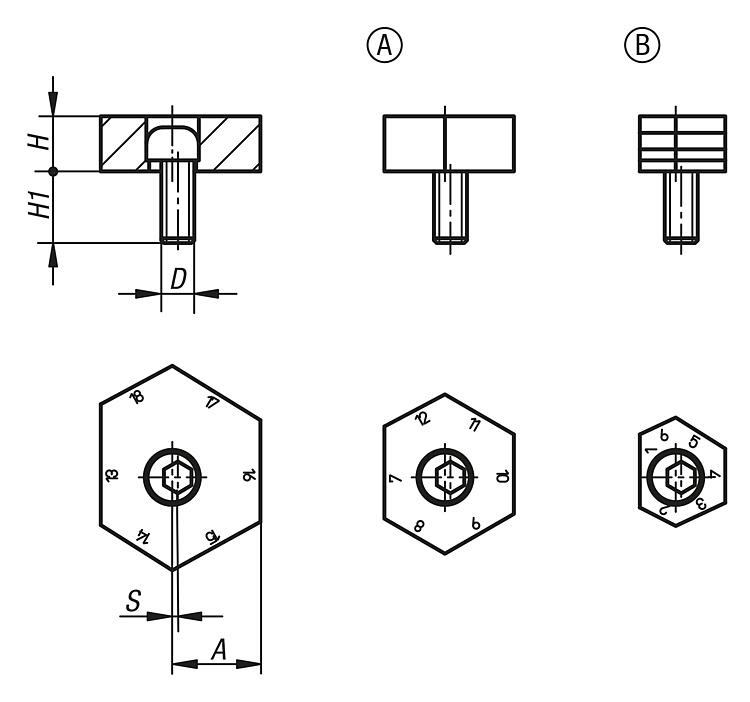

Planos

Selección/filtro de artículos

Referencia	Forma	Versión	Distancia A en canto n.º	D	H	H1	S (Recorrido excéntrico)	Fuerza de sujeción kN	Precio
04432-09	A	liso	1/12, 2/13, 3/14, 4/15, 5/16, 6/17	M12	10	22	1	18	1,940.68 MXN
04432-10	A	liso	7/18, 8/19, 9/20, 10/21, 11/22, 12/23	M12	10	22	1	18	2,149.28 MXN
04432-11	A	liso	13/24, 14/25, 15/26, 16/27, 17/28, 18/29	M12	10	22	1	18	2,369.64 MXN
04432-13	B	dentado	1/12, 2/13, 3/14, 4/15, 5/16, 6/17	M12	10	22	1	18	2,106.16 MXN
04432-14	B	dentado	7/18, 8/19, 9/20, 10/21, 11/22, 12/23	M12	10	22	1	18	2,280.32 MXN
04432-15	B	dentado	13/24, 14/25, 15/26, 16/27, 17/28, 18/29	M12	10	22	1	18	2,552.20 MXN
