        Hierros de sujeción acodados de acero

Descripción del artículo/Imágenes del producto

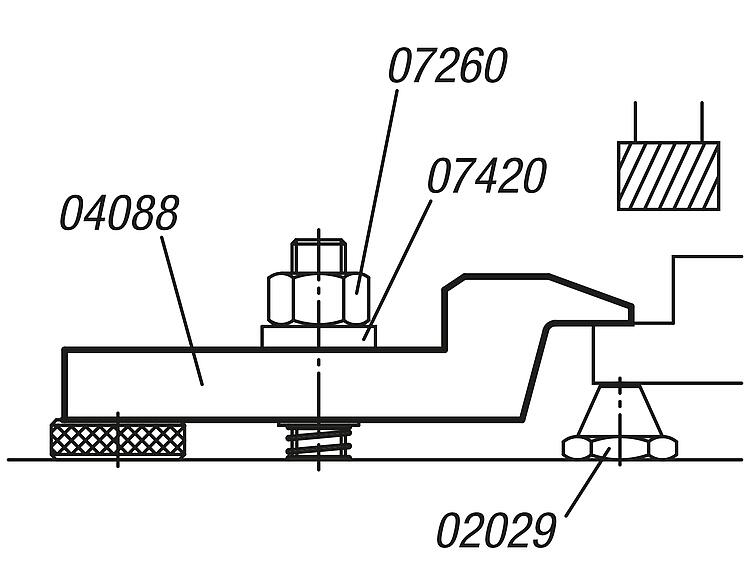

DescripciónMaterial:Acero para temple y revenido.Versión:Tratado en caliente y bruñido.Indicación:Gracias al saliente de sujeción plano, también se pueden sujetar y trabajar tacones escalones bajos. Si se instalan cojinetes cónicos 07420, se utilizará la forma G.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04088 Hierros de sujeción acodados de acero

185 kB

Planos

Selección/filtro de artículos

Referencia	A	B	D	E	E1	H	L	L1	L2	L3	L4	Fuerza de sujeción kN	Precio
04088-06005	28	32	6,2	7,5	2,5	18,5	67	20	6	12,5	4	4,82	321.16 MXN
04088-06010	28	50	6,2	10,5	2,5	21,5	85	20	6	12,5	4	4,82	1,909.60 MXN
04088-08005	28	32	8,2	7,5	2,5	18,5	67	20	6	12,5	4	8,77	564.76 MXN
04088-08010	28	50	8,2	10,5	2,5	21,5	85	20	6	12,5	4	8,77	1,986.32 MXN
04088-10005	45	50	10,2	12	4	30	105	30	10	20	6	13,9	415.80 MXN
04088-10010	45	80	10,2	17	4	35	135	30	10	20	6	13,9	790.16 MXN
04088-12005	45	50	12,2	12	4	30	105	30	10	20	6	20,2	609.00 MXN
04088-12010	45	80	12,2	17	4	35	135	30	10	20	6	20,2	1,217.16 MXN
04088-16005	72	80	16,2	19	7	48	168	48	16	32	9,5	37,8	1,618.68 MXN
04088-16010	72	128	16,2	27	7	56	216	48	16	32	9,5	37,8	2,018.80 MXN
04088-20005	72	80	20,2	19	7	48	168	48	16	32	9,5	58,8	1,512.00 MXN
04088-20010	72	128	20,2	27	7	56	216	48	16	32	9,5	58,8	3,023.44 MXN
